混合傳動系統下線質量檢測 - 齒面磕碰

  • 被测对象: 新能源汽車混合傳動系統
  • 应用场景: 下線質量檢測
  • 问题与挑战:
    • （圖1）被測產品結構和傳動路徑複雜，包括驅動電機、發電機、多級齒輪傳動、多個軸及軸承。
    • （圖2）齒輪表面在運輸或裝配過程出現微小磕碰或損傷。
    • 檢修時全面拆解，耗時長，難度大，效率低。
  • 方法及成效:

    SigMA 系統將採集的振動和聲音信號分解到各根軸上，自動定位故障部位（圖3），無需工程師參與分析。 操作員可根據軟體介面提示，對指定部位進行拆解，快速替換故障部件。
  • 图片:

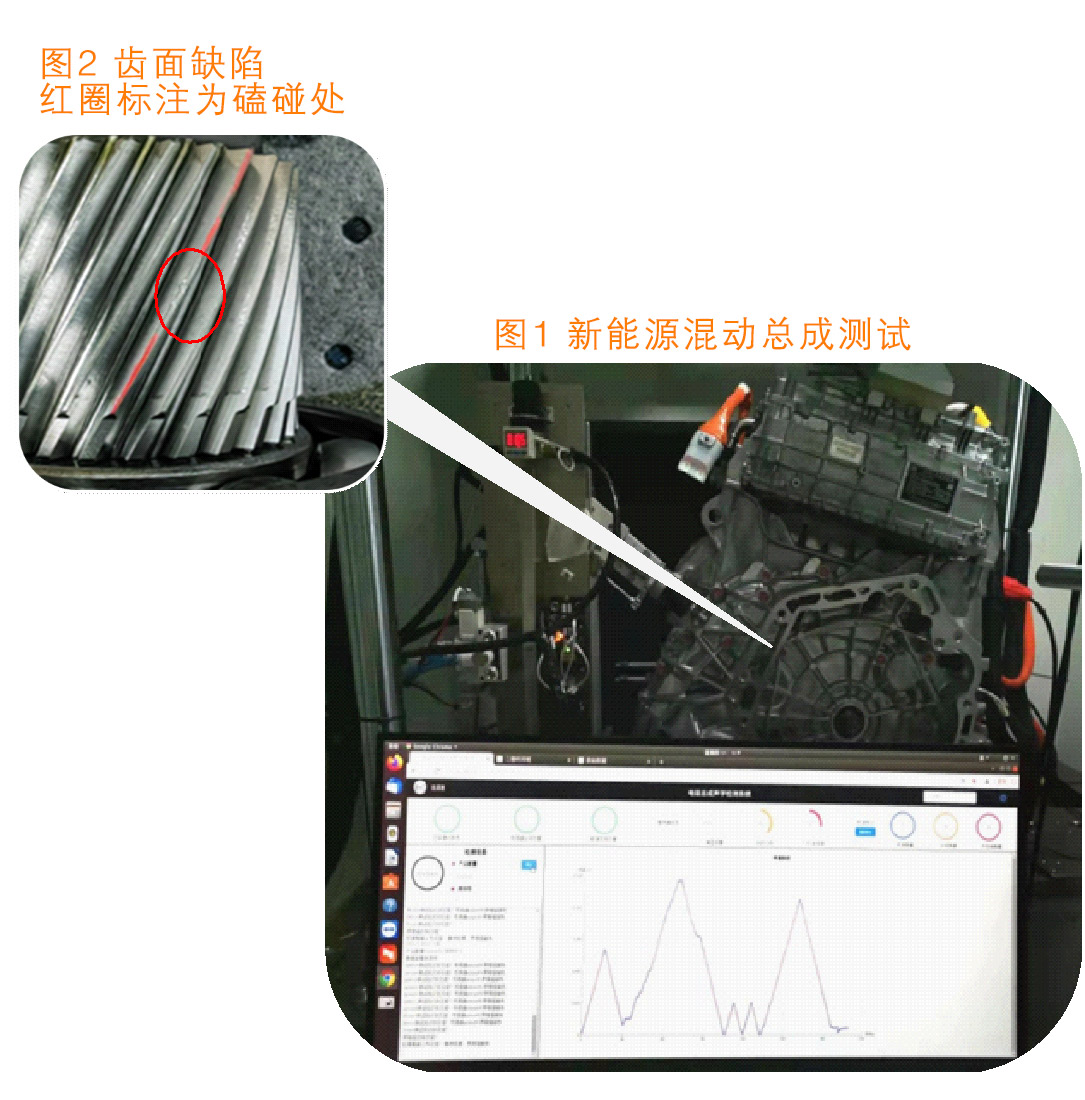

    • 补充图片: 圖1 新能源混動總成測試 和 圖2 齒面缺陷 紅圈標註為磕碰處, 补充图片标题: 圖1 新能源混動總成測試 和 圖2 齒面缺陷 紅圈標註為磕碰處

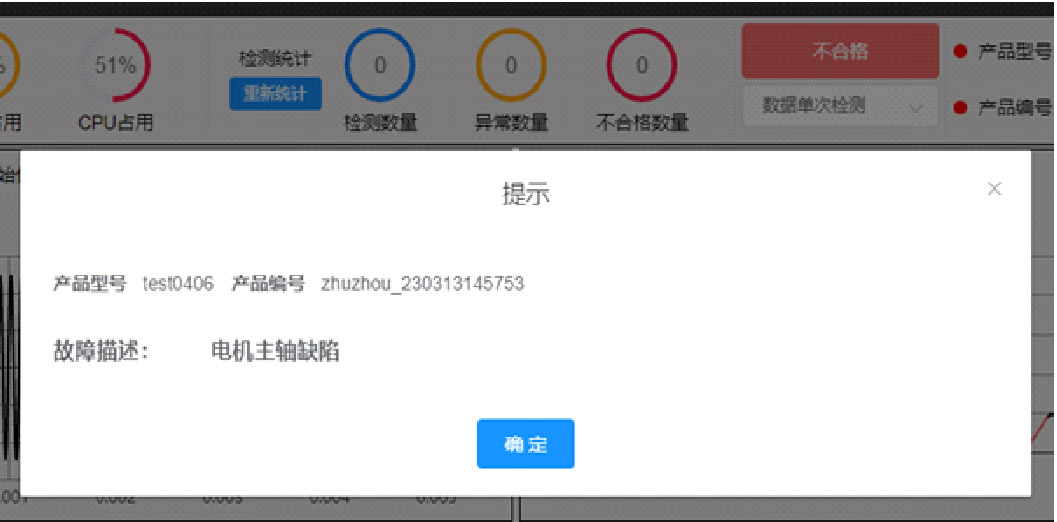

    • 补充图片: 圖3 SigMA 系統自動定位故障部位, 补充图片标题: 圖3 SigMA 系統自動定位故障部位

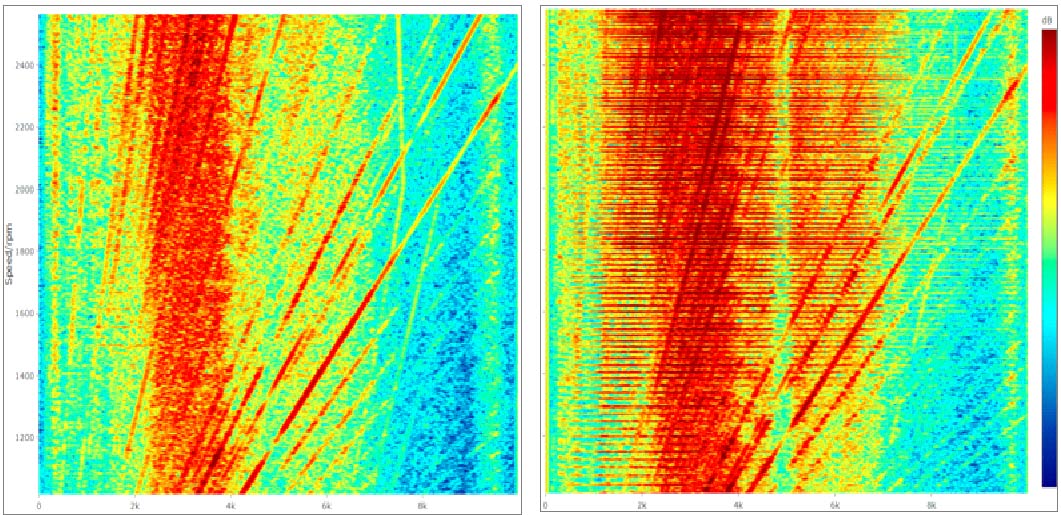

    • 补充图片: 圖4 合格品（左）與缺陷品（右）彩圖對比, 补充图片标题: 圖4 合格品（左）與缺陷品（右）彩圖對比
